EdgeMaster HOB – Medições ópticas de arestas de corte de fresas-mãe

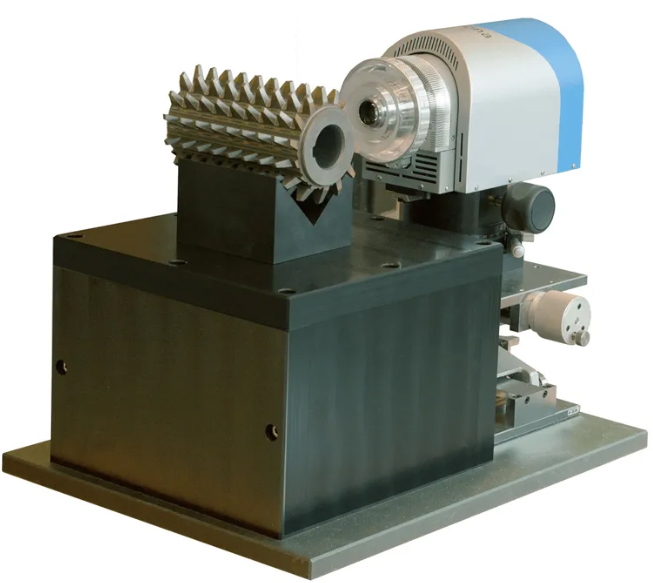

A EdgeMasterHOB é uma das máquinas de medição Alicona que foi especificamente adaptada para uma tarefa específica, adaptando os sistemas automáticos de medição de bordos da série Edgemaster aos requisitos da placa.
Como todos os sistemas de medição Alicona, o EdgeMasterHOB permite o controlo automático de qualidade. O sistema de medição da fresa é frequentemente utilizado em centros de reafiação. A sua distância de trabalho de 33 mm permite medições sem esforço das arestas de corte em áreas normalmente de difícil acesso. Os utilizadores medem, entre outros parâmetros, lascas, defeitos de arestas, chanfros, bem como arredondamentos de arestas nas diferentes zonas dos dentes da fresa (flanco, raiz e ponta).
Especificações Técnicas
| Princípio de medição | sem contato, óptico, tridimensional, baseado em variação de foco | |
| Posicionamento de volume (X x Y xZ) | Objetivos RL: man.: 25 mm x 25 mm x 155 mm (Z: 25 mm mot., 130 mm man.) = 96875 mm3 | |
| Objetivas SXRL/AXRL: man.: 25 mm x 25 mm x 120 mm (Z: 25 mm mot., 95 mm man.) = 75000mm³ |
| Ampliação objetiva | 10x | 20x | 50x | 2xSX | 5xAX | 10xAX | 20xAX | 50xSX | |
| Distância de trabalho | milímetros | 17,5 | 16 | 10.1 | 34 | 34 | 33,5 | 20 | 13 |
| Faixa de medição lateral (X,Y) | milímetros | 2 | 1 | 0,4 | 10 | 3,61 | 2 | 1 | 0,4 |
| (X x Y) | mm² | 4 | 1 | 0,16 | 100 | 13.03 | 4 | 1 | 0,16 |
| Resolução vertical | nm | 100 | 50 | 20 | 3500 | 460 | 130 | 70 | 45 |
| Precisão do degrau de altura (1 mm) | % | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
| Rugosidade mínima mensurável (Ra) | µm | 0,3 | 0,15 | 0,08 | n / D | n / D | 0,45 | 0,25 | 0,15 |
| Rugosidade mínima mensurável (Sa) | µm | 0,15 | 0,075 | 0,05 | n / D | n / D | 0,25 | 0,1 | 0,08 |
| Raio mínimo mensurável | µm | 5 | 3 | 2 | 20 | 10 | 5 | 3 | 2 |
