Alicona Vertical Focus Probing
TÉCNICA DE MEDIÇÃO ÓPTICA QUE PERMITE A
MEDIÇÃO LATERAL DE COMPONENTES.
Pesquisa de foco vertical
Até agora, geometrias como os orifícios das válvulas de injeção na indústria automóvel eram difíceis de medir opticamente. A sondagem lateral de componentes com superfícies verticais foi limitada a sistemas de medição tácteis, soluções de TC ou soluções personalizadas complexas. Isto muda com o Vertical Focus Probing, uma extensão da tecnologia Focus-Variation. Com base em medições de área, é possível a sondagem ótica de componentes em toda a superfície.
Diferentes métodos de medição ótica permitem a medição de componentes com diferentes flancos. O espectro de flancos ou inclinações mensuráveis cobriu até agora 0° – 85°, pelo que na prática industrial o Focus-Variation se estabeleceu como o método mais adequado para flancos íngremes. No entanto, esta tecnologia também atingiu os seus limites para componentes que apresentam flancos mais inclinados que 85°.
No entanto, a Bruker Alicona tem vindo a desenvolver constantemente a Variação de Foco há 15 anos e complementou o seu princípio de medição ótica com uma nova técnica, a Sondagem de Foco Vertical. Mesmo as superfícies com inclinações superiores a 90° podem agora ser tocadas opticamente e medidas em 3D.
Diferentes métodos de medição óptica permitem medir componentes com diferentes flancos. O espectro de flancos ou inclinações mensuráveis até agora cobriu a gama de 0° a 85°, pelo que, na prática industrial, o Focus-Variation estabeleceu-se como o método mais adequado para flancos elevados. No entanto, esta tecnologia também atingiu os seus limites para componentes que apresentem flancos com inclinação superior a 85°. No entanto, há mais de 15 anos que a Bruker Alicona tem vindo a desenvolver e a melhorar constantemente a tecnologia Focus-Variation e complementou o seu princípio de medição óptica com uma nova técnica, o Vertical Focus Probing. Agora, mesmo superfícies com inclinações superiores a 90° podem ser tocadas e medidas opticamente em 3D.

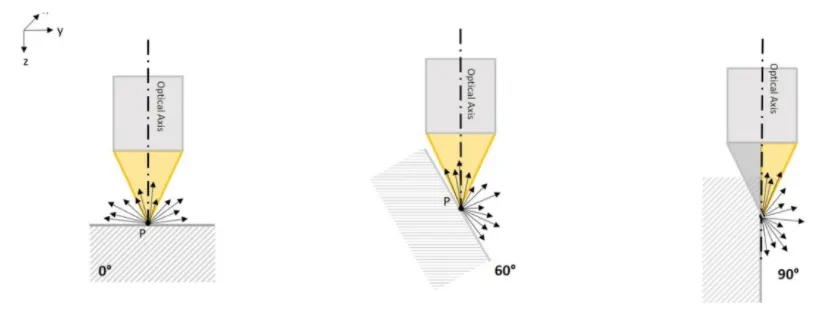

Diferentes tecnologias permitem a medição de componentes com diferentes flancos. Aqui: Superfícies com 0°, 60° e 90°
Medições de inclinações superiores a 90 graus
A tecnologia Vertical Focus Probing (VFP) baseia-se na utilização de luz parcial. Além da luz coaxial, é utilizada luz de diferentes direções. Como resultado, os raios de luz individuais refletidos difusamente nas superfícies verticais são novamente captados pela objetiva, permitindo medições rastreáveis e repetíveis de flancos com mais de 90° em alta resolução.
A proporção dos raios de luz refletidos depende da geometria e rugosidade da superfície a medir, bem como da fonte de luz utilizada. A objetiva também desempenha um papel, uma vez que, dependendo do seu diâmetro, uma objetiva também pode captar luz refletida em superfícies que apresentam flancos com uma inclinação superior a 90°.
É aqui que entra em jogo a abertura numérica (NA), que é definida pelo diâmetro da objetiva e pela distância de trabalho. A abertura numérica é o fator determinante do valor do ângulo de inclinação que acima dos 90 graus poderemos medir
Diferença entre variação de focagem e sondagem de focagem vertical
A tecnologia Vertical Focus Probing (VFP), tal como a Focus Variation, baseia-se na varredura vertical da superfície a medir. A curva de informação de focagem é avaliada para cada posição. A diferença com a Variação de Focagem é que no VFP não são calculados apenas um, mas vários valores Z para cada ponto de medição (XY). Estes valores de Z representam a superfície vertical.
Verificação da conformidade com a ISO 10360

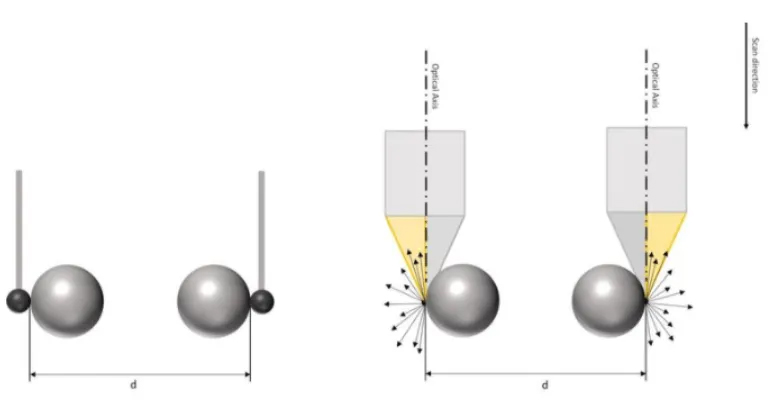

As máquinas de medição por coordenadas tridimensionais são verificadas de acordo com a EN ISO 10360. Parte deste processo é, entre outras coisas, a medição do erro de medição de comprimento bidirecional de, por exemplo, comprimentos de onda. por exemplo barras de bola.
Normalmente, os métodos táteis são adequados para este fim, uma vez que podem sondar a bola lateralmente. Para os métodos ópticos isto não era possível até agora. Com a Sonda de Foco Vertical, isto está a mudar: as bolas podem ser sondadas no equador, permitindo que a distância seja determinada.
Precisão, benefícios e campos de utilização da sonda de focagem vertical
A sonda de focagem vertical pode ser utilizada para uma vasta gama de aplicações em metrologia dimensional, respetivamente, em todas as áreas da indústria transformadora e de produção. Entre outros, a indústria de ferramentas, o fabrico de precisão, a indústria automóvel e o setor aeroespacial beneficiam de novas possibilidades de medição quando se trata de componentes com superfícies verticais. Desta forma, os furos, furos, superfícies de referência, contornos, comprimentos, etc.
As verificações PMI (informações sobre o produto e fabrico), incluindo tolerâncias dimensionais e posicionais (características GD&T), são realizadas através da medição de múltiplas posições a partir de uma única direção de medição, como é o caso dos sistemas de toque. Não é necessário remover ou recuperar componentes para medir parâmetros como o diâmetro, distâncias laterais, etc. Devido ao princípio de medição baseado na área e à elevada densidade de pontos de medição resultante, um grande número de pontos de medição pode ser utilizado para a avaliação de desvios de forma, permitindo medições robustas de geometrias especialmente pequenas.

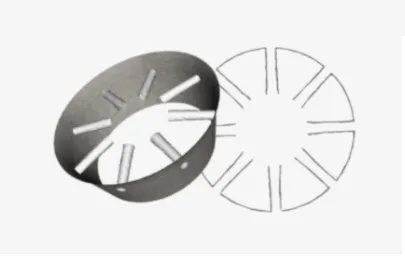

As aplicações típicas da sonda de focagem vertical são, por exemplo, a medição de microperfurações, como bicos de injeção ou orifícios de arrefecimento.
A relação entre o diâmetro e a profundidade dos furos varia de 1:3 a 1:10, o diâmetro mensurável é de 0,1 mm a 2 mm. Os utilizadores medem parâmetros como o diâmetro interior e exterior e o ângulo de abertura.
Em combinação com uma unidade de rotação automática “µCMM Real3D”, ao converter a MMC de 3 eixos num sistema de 5 eixos, podem ser medidos vários orifícios, incluindo a sua orientação relativa entre si. Uma aplicação que pode ser conseguida é a medição de bicos de injeção, incluindo o diâmetro, fator K, ângulo de injeção e ângulo lateral.
Esta nova tecnologia é uma extensão da tecnologia Focus-Variation e, portanto, uma tecnologia de medição ótica pura. Permite a medição direta de paredes verticais e microfuros sem articular a amostra durante a medição.
