METMAX
Software automático de medição e avaliação óptica 3D
“O que meço?” não “Como medir?”
Esta é a ideia central por detrás do MetMaX, o software operacional para o sistema de medição por microcoordenadas µCMMy Infinite Focus G6. Graças a esta evolução, os utilizadores não necessitam de qualquer conhecimento específico de metrologia para realizar medições robustas com a máquina de medição por coordenadas. O MetMaX contém todo o conhecimento necessário sobre como adquirir e avaliar dados 3D. Saber como captar e avaliar melhor os dados 3D faz parte do software.
O MetMaX redefine o papel do software na medição, oferecendo:
Um ambiente 3D integrado para ajudar a desenvolver um plano de medição.
Um ambiente virtual para testar o plano utilizando um Digital Twin CMM.
Geração automática de relatórios.
Um componente único de Inteligência Artificial AI para realizar medições desafiantes, como rugosidade ou encontrar defeitos e irregularidades.
Como funciona o MetMaX
Quando o conjunto de dados CAD de um componente é carregado e alinhado, os operadores podem utilizar um simples clique do rato para selecionar quais os parâmetros GD&T ou PMI (Product Manufacturing Information) que serão medidos. O MetMaX configura automaticamente a estratégia de medição ideal para uma medição 3D otimizada da peça. O software calcula automaticamente as direções de apalpação, inclinação, ângulos de rotação e percursos de deslocamento em XYZ.
Antes do início da medição, uma simulação virtual garante uma sequência de medição livre de colisões. A medição é iniciada pelo operador com um clique e é totalmente automatizada. Após a conclusão da medição 3D, os dados são analisados automaticamente. Se, por exemplo, for necessário verificar desvios de forma, o µCMM equipado com o software MetMaX escolhe qual a forma geométrica (cilindro, plano, esfera, etc.) que deve ser adaptada.
PASSO 1 e 2
O desenho técnico dimensionado de um componente a verificar e o conjunto de dados CAD da peça a medir são carregados para o METMAX.
PASSO 3
O utilizador seleciona o recurso GD&T ou PMI apropriado.
PASSO 4
Tanto a medição como a avaliação dos dados 3D são realizadas automaticamente. METMAX indica quando as especificações estão fora da tolerância.
PASSO 5
Os relatórios podem ser facilmente configurados com base em critérios específicos do utilizador.
“Na nossa opinião, os sistemas de medição devem não só ser capazes de medir os componentes com a precisão necessária, mas também registar e avaliar os dados a qualquer momento e independentemente do conhecimento ou experiência do operador”.
Urban Muraus, Diretor Geral Bruker Alicona
Sistemas de medição óptica prontos a usar

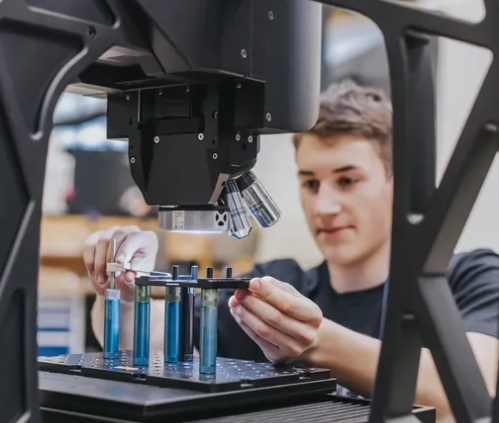

O software operacional MetMaX eleva os sistemas de medição µCMM e InfiniteFocus G6 a um novo nível de desempenho metrológico. 15 anos de experiência, conhecimento e vantagens tecnológicas na área da medição óptica permitem uma nova forma de utilização de um sistema de medição óptica de alta precisão, do qual a produção beneficia especialmente. Os algoritmos MetMaX tratam deste processo por eles.
Isto significa que o µCMM e o InfiniteFocus G6 já não são “apenas” dispositivos de medição para medição de alta precisão de geometrias complexas com base num princípio robusto de medição de área, mas também sistemas de medição de planeamento e relatório.
A disponibilidade de recursos individuais depende da configuração do sistema.
