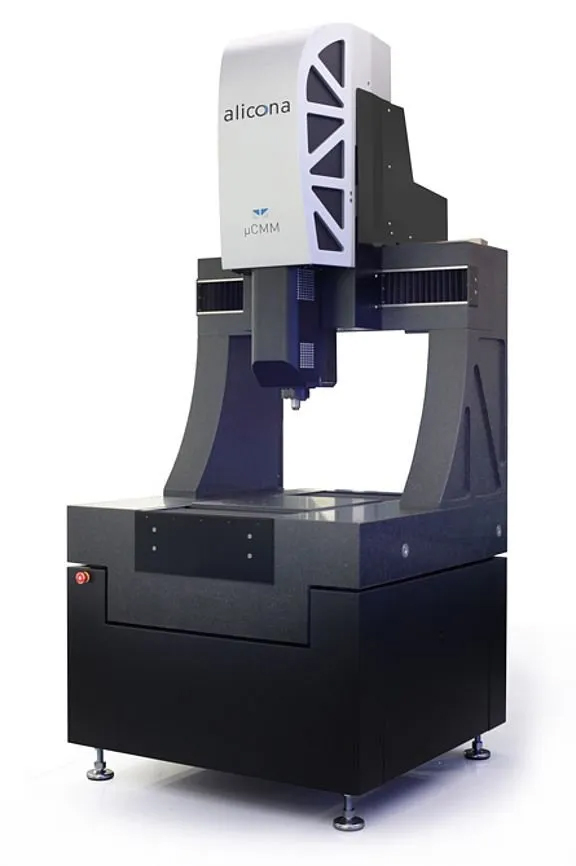

Alicona μCMM
O novo µCMM – Medição de componentes com tolerâncias extremas em alta resolução.
O μCMM da Alicona é a máquina de coordenadas puramente óticas mais precisa do seu segmento. O utilizador combina as vantagens da tecnologia de medição de máquinas de coordenadas tácteis com as tecnologias de medição óptica de superfícies 3D para medir posições, dimensões, forma e rugosidade de componentes com um único sensor. O CMM ótico oferece uma elevada precisão geométrica de diversas medições 3D inter-relacionadas, permitindo a medição de detalhes de superfície com alta resolução em grandes amostras, determinando as suas posições com grande precisão. O espectro de superfícies mensuráveis inclui todos os materiais mais comuns nas indústrias de materiais e compósitos, como os plásticos, PCD; CFRP, cerâmica, crómio, silício. Os materiais com diferentes refletividades, sejam mate ou altamente polidos, são medidos sem grande dificuldade. A facilidade de utilização é conseguida através de soluções de botão único totalmente automatizadas, com um controlador interativo ergonómico e simples, e um grande número de automatizações.
Possui eixos de deslocamento com rolamentos aerodinâmicos (airbearing) e acionamento linear, sem desgaste, sendo rápido e de alta precisão. Estas características tornam o µCMM ideal para uma utilização permanente na produção.
EUUni:Tr:ODS,MPE = (0,8 + L/600) μm ⎯ EUUniZ:St:ODS,MPE = (0,15 + L/50) μm
Especificações Técnicas
| Princípio de medição | sem contato, óptico, tridimensional, baseado em Focus-Variation, incluindo tecnologia de sondagem de foco vertical | |
| Número de pontos de medição | medição única: X: 1720, Y: 1720, X x Y: 2,95 milhões. medição múltipla: até 500 milhões. | |
| Posicionamento de volume (X x Y x Z) | 310 mm x 310 mm x 310 mm = 29 791 000 mm³ | |
| Velocidade de deslocamento dos eixos | até 100 mm/s | |
| Iluminação coaxial | Iluminação coaxial LED (cor), alta potência, controlável eletronicamente | |
| Monitoramento do sistema | 9 sensores de temperatura (precisão: ± 0,1 K), 3 sensores de vibração, monitoramento interno de corrente e tensão, incl. registro de longo prazo, recuperável | |
| Precisão 3D 10360-8 | EUni:Tr:ODS,MPE = (0,8 + L/600) μm (L em mm) Precisão do eixo com base na ISO 10360-8. EUniZ:St:ODS,MPE = (0,15 + L/50) μm (L em mm) Válido para medições únicas, medições de degraus de altura. |
| Objetivo | 3000 WD8 | 1900 WD 30 | 1500 WD23 | 1500 WD70 | 800 WD17 | 800 WD37 | 400 WD19 | 150 WD11 | ||
| Distância de trabalho | milímetros | 8.8 | 30 | 23,5 | 69,4 | 17,5 | 37 | 19 | 11 | |
| Faixa de medição lateral (X,Y) | milímetros | 5.26 | 3.29 | 2,63 | 2,63 | 1.32 | 1.32 | 0,66 | 0,26 | |
| (X x Y) | mm² | 27,64 | 10.8 | 6,91 | 6,91 | 1,71 | 1,71 | 0,43 | 0,06 |
